產品系列

1.1 靜止可控硅系列
規格和技術數據表

型號	功率 （KW）	電壓 （KV）	電流 （A）	功率 因數	頻率 （Hz）	轉速 （r/min）	冷卻 方式	效率 （%）
QF—3—2	3000	6.3	344	0.8	50	3000	空外冷	95.3
		10.5	206
QF—6—2	6000	6.3	687	0.8	50	3000	空外冷	96.4
		10.5	412
QF—15—2	15000	6.3	1718	0.8	50	3000	空外冷	97.2
		10.5	1031
QF—30—2	30000	6.3	3437	0.8	50	3000	空外冷	97.4
		10.5	2062
QF—30—2	30000	6.3	3437	0.8	50	3000	空內冷	97.6
		10.5	2062
QF—60—2	60000	6.3	6873	0.8	50	3000	空內冷	98.4
		10.5	4124

外形尺寸表

型號	電壓 （KV）	L	L1	L2	L3	L4	H	H1	M	C	總重
QF—3—2	6.3	3906	286	1685	1685	1385	500	1035	1880	640	16.3
	10.5
QF—6—2	6.3	4880	370	1940	1940	1550	630	1150	2186	750	26.6
	10.5
QF—15—2	6.3	5670	418	2330	2280	1910	630	1375	2434	900	42.7
	10.5
QF—30—2 （空外冷）	6.3	7548	653	2880	2880	2390	750	1550	2780	1030	72.8
	10.5
QF—30—2 （空內冷）	6.3	7640	650	2850	2700	2370	750	1220	2700	1130	78.4
	10.5
QF—60—2	6.3	8500	650	3280	3100	2680	800	1500	3300	1450	111
	10.5

1.2 無刷勵磁系列
規格和技術數據表

型號	功率 （KW）	電壓 （KV）	電流 （A）	功率 因數	頻率 （Hz）	轉速 （r/min）	冷卻 方式	效率 （%）	勵磁機容量
QF—6—2	6000	6.3	687	0.8	50	3000	空外冷	96.4	60
		10.5	412
QF—15—2	15000	6.3	1718	0.8	50	3000	空外冷	97.2	90
		10.5	1031
QF—30—2	30000	6.3	3437	0.8	50	3000	空外冷	97.4	137
		10.5	2062
QF—60—2	60000	6.3	6873	0.8	50	3000	空內冷	98.4	450
		10.5	4124

外形尺寸表

型號	電壓 （KV）	L	L1	L2	L3	L4	H	H1	M	C	總重
QF—3—2	6.3	5326	370	1940	1940	1550	630	1150	2186	750	27.7
	10.5
QF—6—2	6.3	6138	418	2330	2280	1910	630	1375	2434	900	44.2
	10.5
QF—15—2	6.3	7616	653	2880	2880	2390	750	1550	2780	1030	74.4
	10.5
QF—30—2 （空外冷）	6.3	8718	650	3280	3100	2680	800	1500	3300	1450	115
	10.5

1.3 其他
除基本系列外，可根據用戶需求，按照模塊化、通用化、系列化設計原則，設計各種功率等級的非標準系列汽輪發電機。

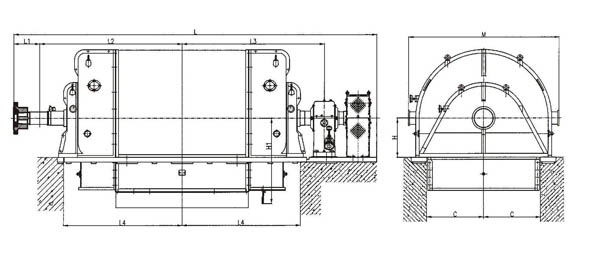

靜止可控硅勵磁系列

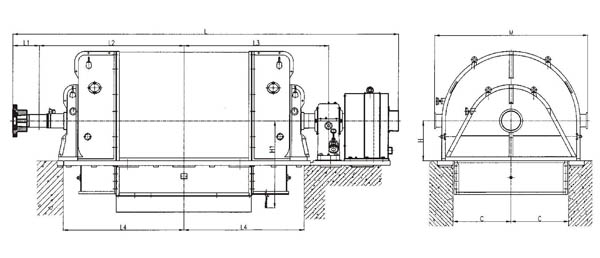

無刷勵磁系列
